Informazioni di Base.
Model No.
DAM1-250
Velocità
Normale Tipo Circuit Breaker
Arc-estinguente
camera dell′arco
Installazione
Risolto
Struttura
MCCB
Poli Number
3
Tipo
Interruttore automatico
Funzione
Interruttore automatico convenzionale, Protezione dal guasto del dispositivo di interruzione del circuito, Protezione da sovracorrente
Certificazione
ISO9001 -2000, CE, CB, CCC, asta, semko, rohs
base
materiale bmc sgranatura
tensione di isolamento nominale
1000V
tensione di esercizio nominale
400/415V
quota del contorno
170x105x103,5 mm
Pacchetto di Trasporto
cartone
Specifiche
63, 80, 100, 125, 160, 200, 250, 315A
Marchio
cdada, oem, odm
Origine
Shanghai, China
Codice SA
8536200000
Capacità di Produzione
20000 pezzi/mese

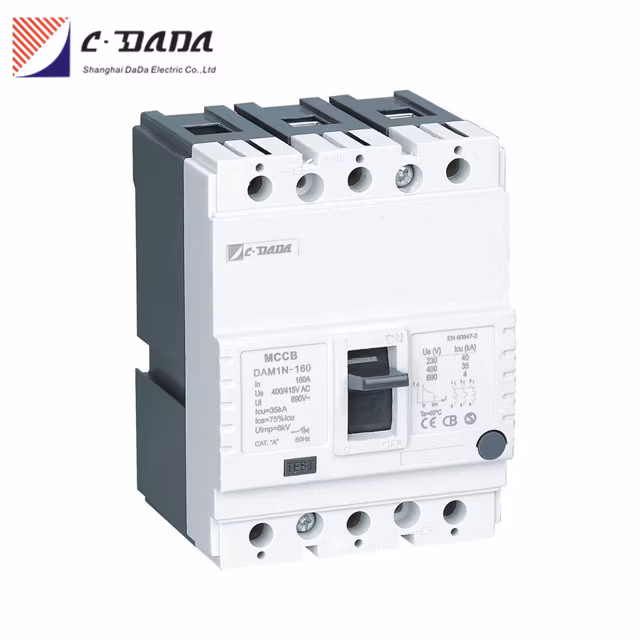

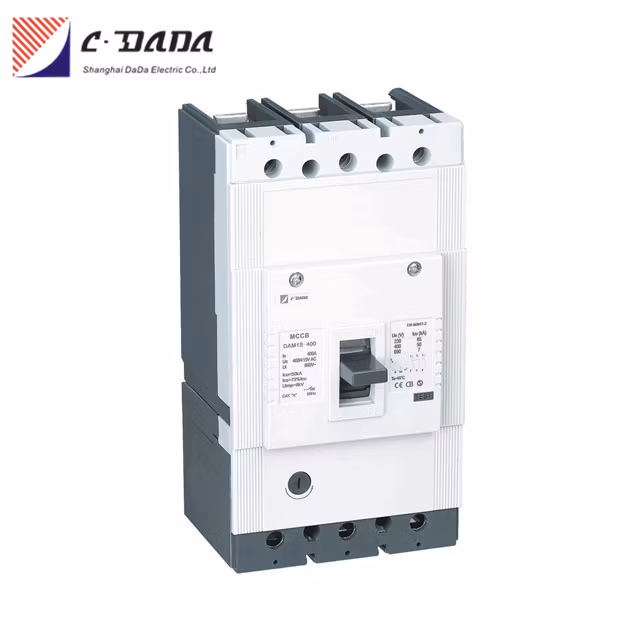

Descrizione del Prodotto
Introduzione
Gli interruttori automatici serie DAM1 sono progettati per condurre corrente in modalità normale e disattivarla in caso di corto circuito, sovraccarico, bopping inammissibile, nonché per l'attivazione e l'attivazione operativa di parti di circuito elettrico. Sono progettati per l'uso in unità elettriche con tensione operativa limitata a 400 V per corrente nominale da 12,5 a 1600 A.
Essi corrispondono ai requisiti della norma EN 60947-1, EN 60947-2
Interruttori automatici termomagnetici:
Funzione di protezione termica:(per la protezione in condizioni di sovraccarico)
Il bimetallico , che fornisce protezione termica, consiste in una combinazione di due metalli con diversi coefficienti di estensione sotto calore. Quando il bimetallico viene riscaldato , si piega verso il metallo con minore estensione. In questo modo, viene rilasciata una tacca che facilita l'apertura del meccanismo di interruzione per disabilitare l'interruttore. La velocità di piegatura del bimetallico è in proporzione diretta con la dimensione della corrente che passa attraverso il demolitore. Perché, l'aumento di corrente significa aumento di calore. In questo modo, la funzione di protezione da sovracorrente dell'interruttore viene assolto dal bimetallo a correnti di carico superiori alla funzione di protezione magnetica in corrente nominale (per la protezione in condizioni di cortocircuito ) un'altra funzione dell'interruttore è quella di proteggere il circuito collegato dai cortocircuiti . Il cortocircuito può verificarsi in seguito al contatto tra le fasi o al contatto tra le fasi e la massa. Poiché in caso di cortocircuito deve passare una corrente molto elevata attraverso i cavi, l'energia del sistema deve essere interrotta in un tempo più breve a causa della protezione termica. Il demolitore deve eseguire l'apertura immediata per proteggere il carico a cui è collegato. La parte che svolge questa funzione è un meccanismo di apertura meccanico che opera con magnetizzazione causata dall' area magnetica formata dalla corrente di cortocircuito
| Interruttori automatici di tipo fisso termomagnetici | ||||||
| Modello | DAM1-250 | |||||
| Codice capacità di interruzione | N | S | H | G | ||
| Corrente nominale dimensioni telaio- Inm (A) | 250 A. | |||||
| Corrente nominale in (40,50 o 55ºC) (A) | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | |||||
| Tensione nominale İnsulation -UI(c.a.) 50 Hz (V) | 750 V. | |||||
| Tensione di funzionamento nominale -UE(c.a.) 50 Hz (V) | 400/415 V. | |||||
| Numero di poli | 3P /4P | |||||
| Capacità nominale di interruzione di cortocircuito massima kA ICU AC400V/50Hz o-CO (KA) | 35 | 50 | 65 | 85 | ||
| Capacità nominale di interruzione di cortocircuito per servizio kA ICS AC400V/50Hz o-CO-CO (KA) | 26.25 | 37.5 | 48.75 | 51 | ||
| Capacità nominale di interruzione in cortocircuito ICM(picco)/cos Ф AC400V/50HZ o-CO (KA) | 77/0.25 | 114/0.25 | 143/0.2 | 178/0.2 | ||
| Tensione nominale di resistenza agli impulsi -Uimp (V) | 8000 | |||||
| Proprietà dielettrica (V) | 3000 | |||||
| distanza di solitudine (mm) | ≤30/0 | |||||
| Resistenza | Cicli totali | 8000 | ||||
| Vita elettrica | 1000 | |||||
| Vita meccanica | 7000 | |||||
| Viaggio sovracorrente | Tipo di fissaggio a rilascio termico e magnetico | √ | ||||
| Categoria (EN 60947-2/IEC 60947-2) | Circuito principale | A/B. | ||||
| Circuito ausiliario | AC-15 | |||||
| Rilascio sotto tensione | √ | |||||
| Rilascio shunt | √ | |||||
| Contatto ausiliario | √ | |||||
| Contatto allarme | √ | |||||
| Contatto ausiliario e contatto allarme | √ | |||||
| Meccanismo di azionamento della maniglia | √ | |||||
| Meccanismo di funzionamento elettrico | √ | |||||
| Clip DIN | - | |||||
| Coperchio terminale | √ | |||||
| Separatore di fase | √ | |||||
| Maniglia di estensione | - | |||||
| L (mm) | 3P | 105 | ||||
| 4P | 140 | |||||
| L (mm) | 3P | 170 | ||||
| 4P | 170 | |||||
| H (mm) | 3P | 103.5 | ||||
| 4P | 103.5 | |||||
| Peso | Versione fissa 3P/4P | 2.7/3.5 | 41.5/5.5 | |||
| Versione a innesto 3P/4P | 3.2/4.2 | 4.6/6 | ||||
| Estrarre la versione 3P/4P | 3.6/4.6 | 5/6.4 | ||||
