Informazioni di Base.
Specifiche
665 mm*850 mm*1650 mm
Marchio
tecnologia più avanzata
Origine
Guangzhou
Codice SA
8015809090
Capacità di Produzione
200 pz/anno
Descrizione del Prodotto

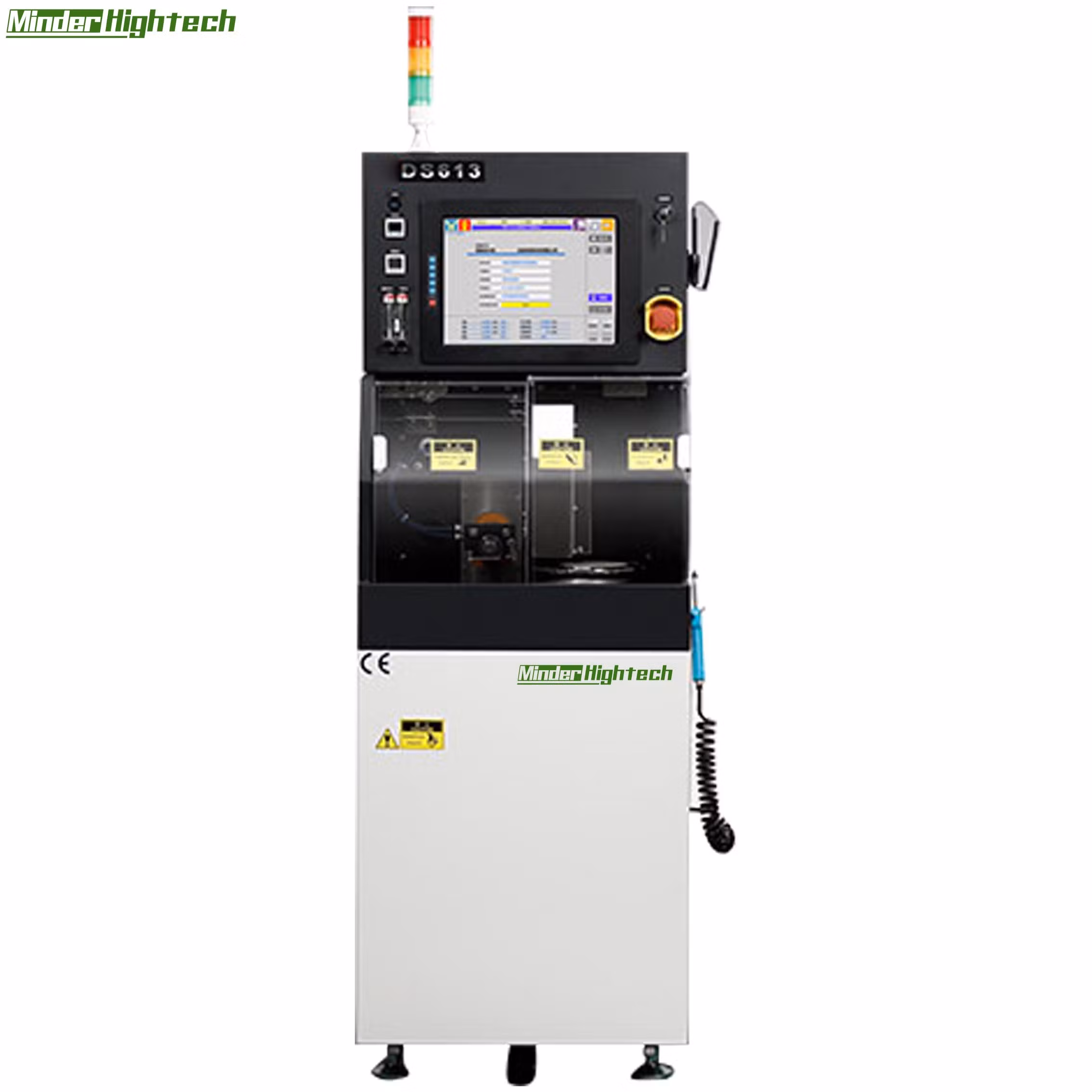

Macchina per la lavorazione di precisione DS613
DS613 la macchina per tracciare di precisione è dotata di un touch screen LCD da 15 pollici, interfaccia GUI semplice, facile da allineare il pezzo; sistema di controllo software DS-300 adottato, telaio ragionevole, funzionamento conveniente e maggiore efficienza produttiva; Le prestazioni dell'apparecchiatura sono stabili, l'affidabilità è elevata e il costo di manutenzione è basso.
Parametro prodotto | Configurazione e prestazioni | Dimensioni di elaborazione | φ160mm o φ150mm |
| Profondità scanalatura | <=4mmoppure personalizzato | |
| Planarità del piano di lavoro | ±0,005 mm/100 mm | |
| Sistema di allineamento | 70* luce dritta+luce anulare (210*opzionale) | |
| Mandrino | intervallo di rotazione | 3000~40000 giri/min |
| Potenza di uscita | 1,25 KW | |
| Asse X. | Drive way | servomotore |
| Corsa sinistra e destra del banco di lavoro | 240 mm | |
| Risoluzione del tratto | 0,001mm | |
| Gamma di impostazione della velocità | 0.1~400 mm/s. | |
| Asse Y | Drive way | Motore passo-passo + sistema di controllo a circuito chiuso con griglia |
| Corsa avanti e indietro del mandrino | 170 mm | |
| Risoluzione del tratto | 0,0005 mm | |
| Precisione di posizionamento a singolo passaggio | <=0,003mm/5mm | |
| Massima precisione di posizionamento | <=0,005mm/170mm | |
| Asse Z | Drive way | Motorino passo-passo |
| Corsa di sollevamento e abbassamento del mandrino | 30 mm | |
| Risoluzione del tratto | 0,001mm | |
| Ripetibilità | 0,001mm | |
| asse θ | Drive way | Motore DD |
| Gamma angolare | 380º | |
| Risoluzione angolare | 0.0005º | |
| Specifiche di base | alimentazione | Monofase, AC220V±10%, 3,0 kVA |
| consumo energetico Aria compressa | 0,6 KW durante l'elaborazione (valore di riferimento) | |
| Durante il riscaldamento 0,4 KW (valore di riferimento) | ||
| Acqua da taglio | Pressione 0.5~0,6 Mpa, consumo massimo 180 l/min | |
| Acqua di raffreddamento | Pressione 0.2~0,3 Mpa, consumo massimo 3,0 l/min | |
| Volume di scarico | Pressione 0.2~0,3 Mpa, consumo massimo 1,5 l/min | |
| Dimensioni totali L×P×a | 1.5m³/min(ANR) | |
| peso | 665 mm×850 mm×1650 mm | |
| consumo energetico | 500 kg |

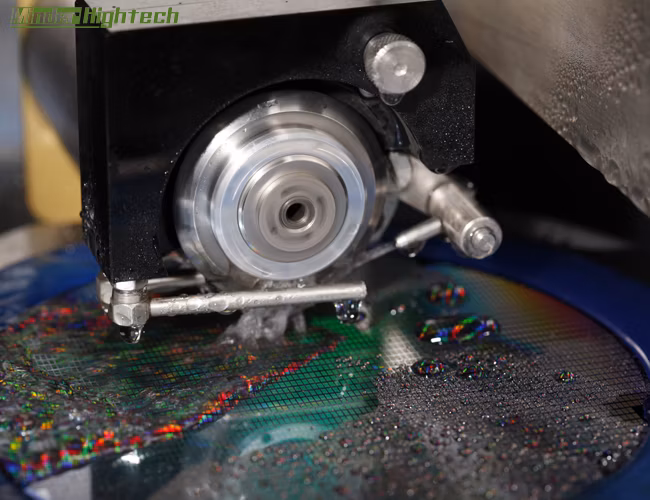

DS616--macchina di precisione per la lavorazione di cubetti La macchina di taglio di precisione è dotata di un mandrino importato ad alta velocità da 1,5 kw; azionato dal motore DD dell'asse θ, vengono migliorate la precisione dell'angolo di rotazione, la risoluzione dell'angolo di rotazione e la planarità della tavola; il sistema di distribuzione dell'alimentazione è stato aggiornato e è possibile selezionare più funzioni in base alle esigenze del cliente.
Parametro prodotto
| Configurazione e prestazioni | Dimensioni di elaborazione | φ160mm o φ150mm |
| Profondità scanalatura | <=4 mm o personalizzato | |
| Planarità del piano di lavoro | ±0,005 mm/150 mm | |
| Sistema di allineamento | 70 x luce dritta + luce ad anello (210x opzionale) | |
| Mandrino | intervallo di rotazione | 10000~50000 giri/min |
| Potenza di uscita | 1,5 KW | |
| Asse X. | Drive way | servomotore |
| Corsa sinistra e destra del banco di lavoro | 240 mm | |
| Risoluzione del tratto | 0,001mm | |
| Gamma di impostazione della velocità | 0.1~400 mm/s. | |
| Asse Y | Drive way | Motore passo-passo + sistema di controllo a circuito chiuso con griglia |
| Corsa avanti e indietro del mandrino | 170 mm | |
| Risoluzione del tratto | 0,0005 mm | |
| Precisione di posizionamento a singolo passaggio | <=0,003mm/5mm | |
| Massima precisione di posizionamento | <=0,005mm/170mm | |
| Asse Z | Drive way | Motorino passo-passo |
| Corsa di sollevamento e abbassamento del mandrino | 30 mm | |
| Risoluzione del tratto | 0,001mm | |
| Ripetibilità | 0,001mm | |
| asse θ | Drive way | Motore DD |
| Gamma angolare | 380º | |
| Risoluzione angolare | 0.0002º | |
| Specifiche di base | alimentazione | Monofase, AC220V±10%, 3,0 kVA |
| consumo energetico | 0,6 KW durante l'elaborazione (valore di riferimento) | |
| Durante il riscaldamento 0,4 KW (valore di riferimento) | ||
| Aria compressa | Pressione 0.5~0,6 Mpa, consumo massimo 200 l/min | |
| Acqua da taglio | Pressione 0.2~0,3 Mpa, consumo massimo 3,0 l/min | |
| Acqua di raffreddamento | Pressione 0.2~0,3 Mpa, consumo massimo 1,5 l/min | |
| Volume di scarico | 1.5m³/min(ANR) | |
| DIMENSIONI L×P×A | 665 mm×850 mm×1650 mm | |
| peso | 500 kg |
√ Gestione del database Blade
√ gestione database di taglio pezzi
√ funzione di messa a fuoco automatica
√ funzione di taglio con lama di sollevamento a due vie
√ funzione di compensazione per l'esposizione della lama
√ molteplici garanzie di sicurezza e funzioni di allarme
Condizioni di utilizzo:
1. Impostare la macchina in un ambiente di 20~25ºC (l'intervallo di fluttuazione è controllato entro ±1ºC); l'umidità interna deve essere pari al 40%~60%, mantenere costante senza condensa.
2. Utilizzare aria compressa pulita con punto di rugiada in pressione atmosferica inferiore a -15ºC, contenuto di olio residuo di 0,1 ppm e grado di filtrazione superiore a 0,01 um/99.5.
3. Controllare la temperatura dell'acqua di taglio fino a 2ºC ±1ºC (intervallo di fluttuazione entro ±1ºC) e controllare che la temperatura dell'acqua di raffreddamento corrisponda a quella della camera (controllo della gamma di fluttuazione entro).
4. Evitare che il dispositivo sia sottoposto a urti gravitazionali e che si verifichino minacce di vibrazioni esterne. Inoltre, non installare l'apparecchiatura in prossimità di soffianti, sfiati, dispositivi che generano temperature elevate e dispositivi che generano olio.
5. Installare l'apparecchiatura su un pavimento impermeabile e in un luogo con trattamento di drenaggio.
6. Utilizzare il prodotto in conformità con le istruzioni del manuale di istruzioni dell'azienda.
Aree di applicazione: Diodi, triodi, packaging LED, NTC, MEMS, IC, fotovoltaico, dispositivi medici, cristalli scintillanti
Materiali di taglio di precisione: Wafer di silicio, scheda PCB, EMC, ceramica, vetro, quarzo, arseniuro di gallio, niobato di litio, zaffiro, cristallo
Funzione di messa a fuoco automatica:
Attraverso l'algoritmo visivo, coordinato con il controllo del movimento, la lente può essere sollevata e abbassata automaticamente e la posizione chiara dell'immagine del pezzo può essere ottenuta rapidamente.
